VCO 设计

如图6-9，这里VCO选择的是Hittite公司的HMC739LCP4，带有二分频输出，二分频输出经功分器分为两路，一路经二倍频后作为发射信号发射。另一路作为反馈射频信号进入ADF4159进行鉴相锁频。

电源模块

在频率源的设计中，无论是USB控制模块中的CY7C68013A还是PLL模块中

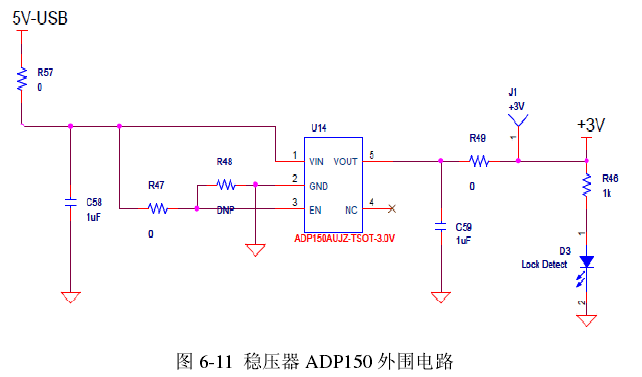

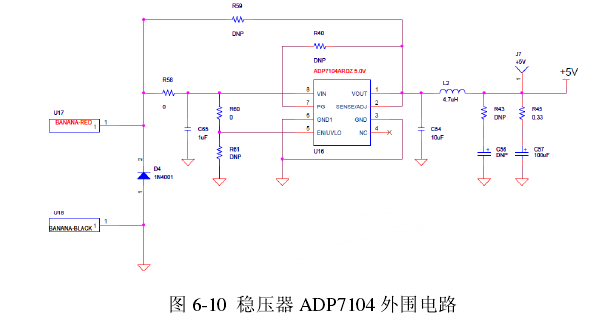

的ADF4159、VCO和运放AD8065等均为有源器件，需要外部提供特定的电压使其正常工作。电路中用到的电压有+15V、+5V、+3.3V、+3V、+1.8V，这里设计外部提供+5V与+15V直流电源，其余电压由稳压器变换得到。如图6-10为+5V稳压器ADP7104的外围电路及外部提供电路。图6-11为稳压器ADP150系列的外围电路，该系列稳压器可提供+3.3V、+3V、+1.8V直流电压。

USB控制模块

该系统通过PC端软件对ADF4159的设置对频率源的参数进行控制，PC端与芯片ADF4159之间通过一个USB模块进行数据传输，这个USB模块的核心是CY7C68013A单片机芯片，在此利用CY7C68013A具有的USB接口和完整的USB2.0协议引擎作为了PC端与ADF4159连接的桥梁。通过CY7C68013A对ADF4159的CE、LE、DATA、CLK、TXDATA端口进行数据传输。如图6-12为整个USB模块电路原理图。

图 6-12 USB 控制模块

频率源模块的版图与结构

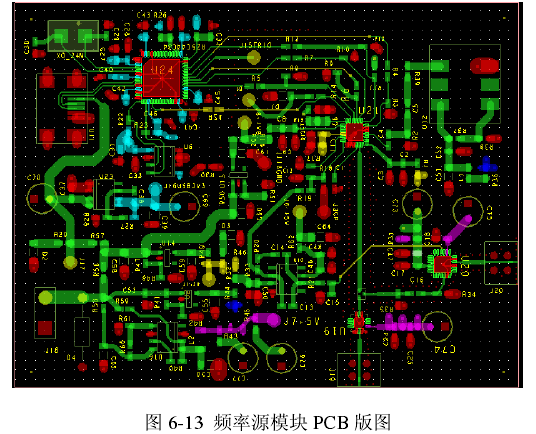

电路基板为四层板，上下信号层均采用ROGERS5880，厚度为0.254mm，介电常数为2.2；中间电源层和地层间介质采用FR4，介电常数为4.4，以此增强板材强度，也相应降低了成本。整个板材厚度为1.5mm，金属层厚度为35um。如图6-13为频率源模块的PCB版图，图6-14为频率源实物图。

实物图如图6-14所示，板材的大小为80mm*60mm，PCB板带有两个SMA接口，分别为信号的RF端和LO端。另有一个USBmini接口，用来连接PC端。

电路板上高频走线采用共面波导，以此来与低频信号进行隔离。
